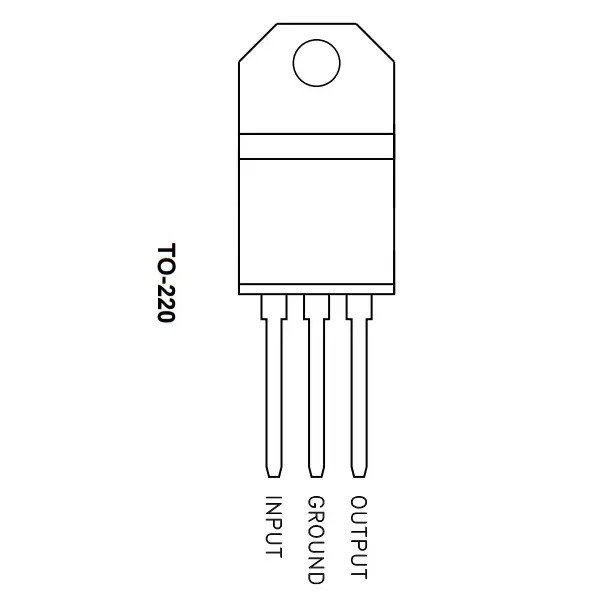

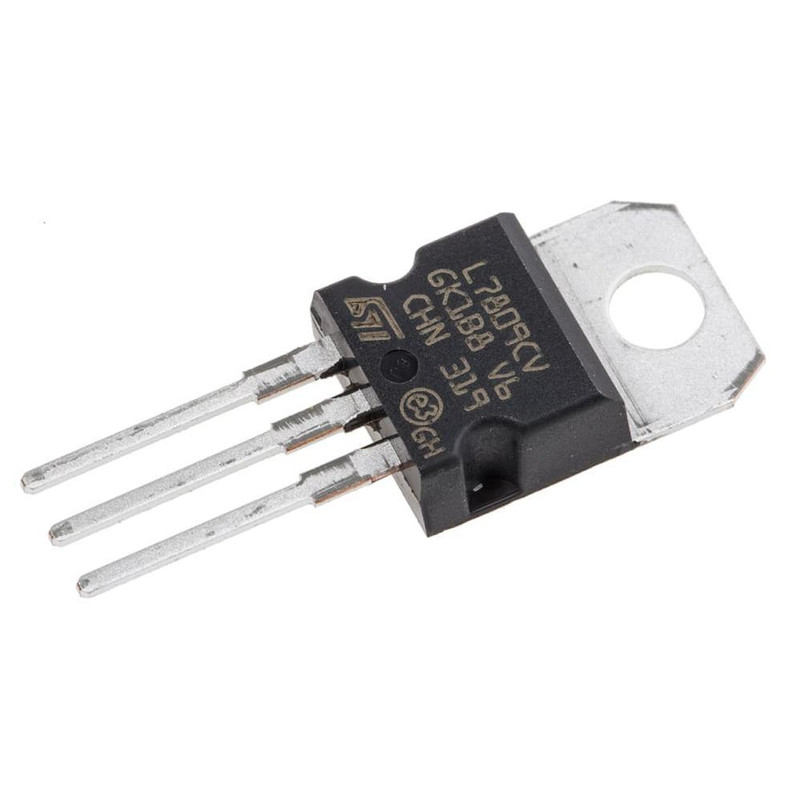

آی سی رگولاتور اس‌تی‌مایکروالکترونیکس مدل 7809 بسته 3 عددی

برند:اس‌تی‌مایکروالکترونیکس
سرویس ویژه دیجی کالا: 7 روز تضمین بازگشت کالا
221,000
مشخصات

ابعاد

10x10x10 میلی‌متر

قابلیت ها

Tolerance 180 mv Polarity Positive Type Output Current 1.5 A Number of Output 1 Output Output Type Fixed Output Voltage (Max) 9.35 V Output Voltage (Min) 8.65 V Input Voltage MIN 11 V Input Voltage MAX 35 V Mounting Style Through Hole

توضیحات
رگولاتور قطعه است که در ساخت مدارات الکترونیکی کاربرد‌های فراوانی دارد در حقیقت رگولاتور‌های ولتاژ، نوعی از نیمه رسانا‌ها هستند که برای تنظیم ولتاژ طراحی شده اند. یعنی شما به رگولاتور یه ولتاژ ورودی میدید و رگولاتور هم به شما یه ولتاژ خروجی ثابت و پایدار میده.. در رگولاتور‌های سری 78XX ولتاژ ورودی باید حداقل دو یا سه ولت بیشتر از خروجی آن‌ها باشد. رگولاتور ها دو تا مزیت خیلی مهم دارند: مزیت اول : مزیت اول خروجی ثابت و پایدار است. ما با رگولاتورها یک خروجی پایدار داریم. این موضوع بسیا ساده و البته بسیار مهم است. گاهی اوقات آیسی ها و سنسورهایی وجود دارد که با 0.5 ولتاژ اختلاف نیز ممکن است بسوزند. به همین علت حضور یک رگولاتور بسیار حیاتی است. مزیت دوم: برای یک مدار که بخش هایی مختلف با ولتاژهایی مختلف نیاز دارد ، نیازی به استفاده از باتری های مختلف نیست. اگر یک مدار داریم که میکروکنترل با 5 و سنسور با 3.3 و موتور با 12 کار میکند ، کافی است برای هر کدام از این موارد یک رگولاتور قرار دهیم و نیازی نیست هر کدام منبع تغذیه ای جداگانه داشته باشند.
