ترموستات دیجیتال و تایمر 220 ولت مدل W1411

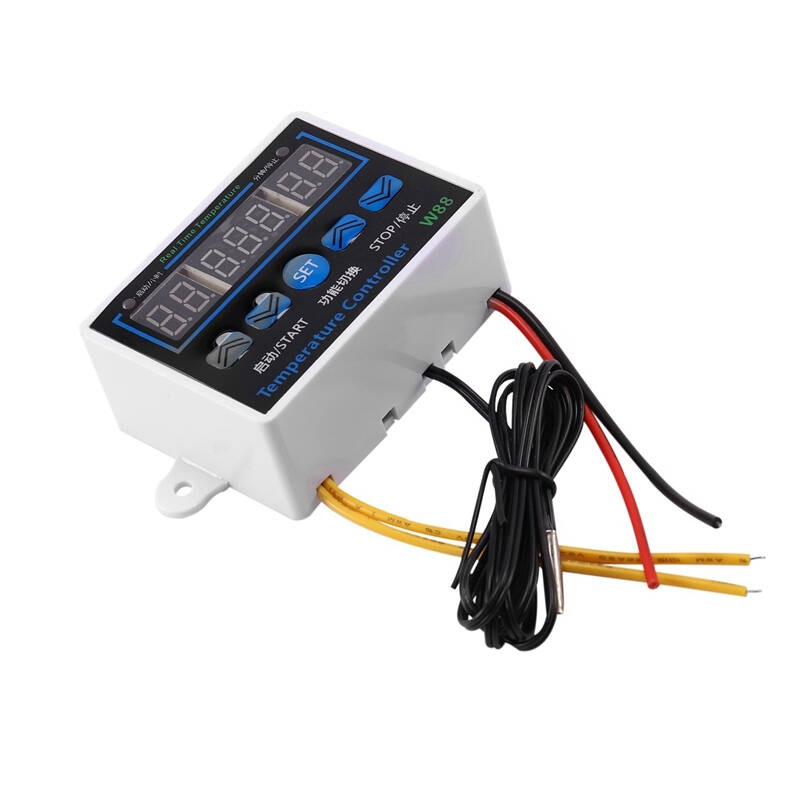

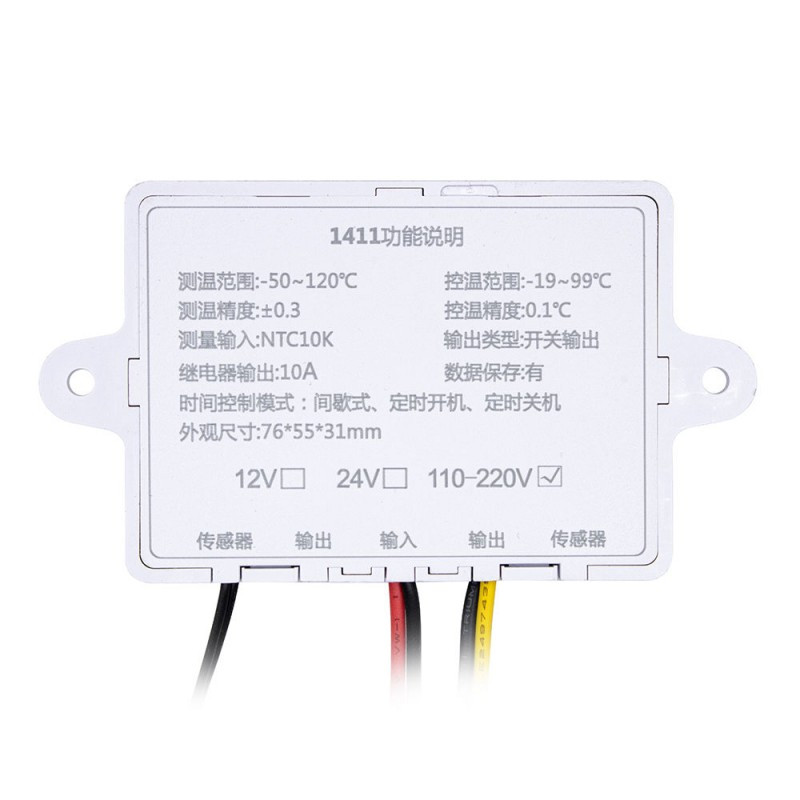

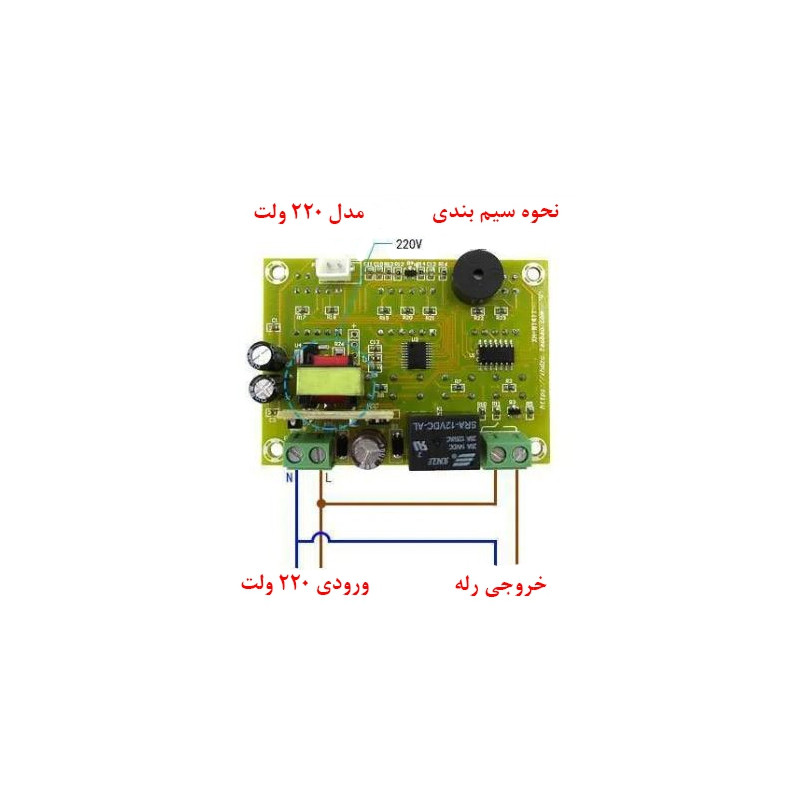

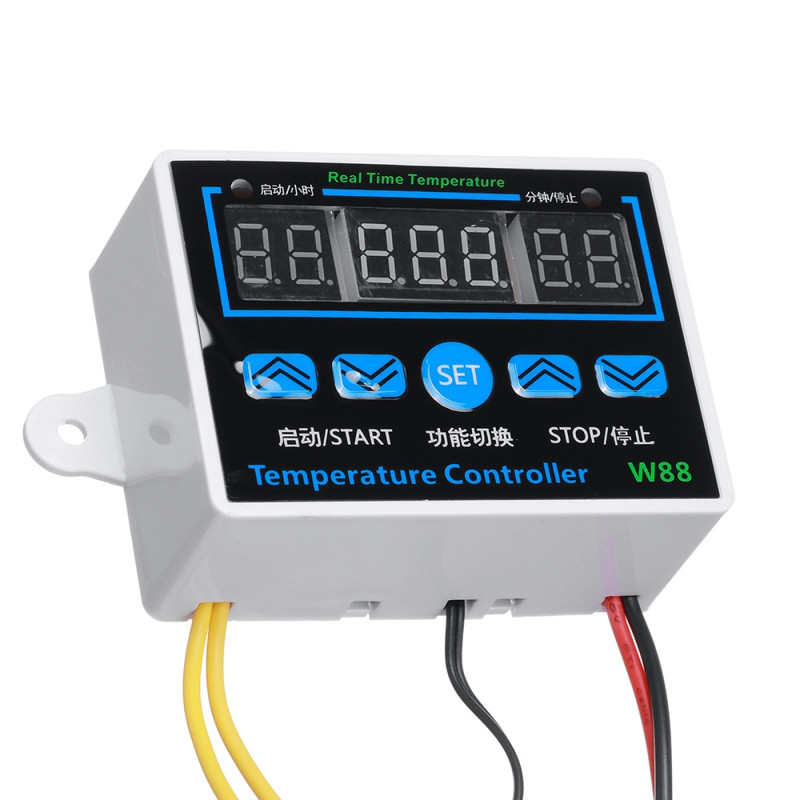

ترموستات دیجیتال مدل W1411 (W88) یک ترموستات و تایمر 220 ولت است که دارای سه نمایشگر از نوع سون سگمنت می‌باشد. این ترموستات دیجیتال دارای ظاهر ساده ولی در عین حال زیبایی بوده و قابلیت نصب بر روی دیوار به صورت توکار را دارد. سنسور دمای این ترموستات تا عمق 1 متر ضد آب بوده و از دقت اندازه گیری خوبی برخوردار است. نکته : سیم قرمز و مشکی برای تغذیه و سیم زرد و مشکی برای رله می باشد. ولتاژ کاری : 220 ولت AC بازه دما : 19- تا 99 درجه سانتی گراد درصد خطا : 0.3 جریان خروجی : رله 10A سنسور دما : NTC10K با سیم 90 سانتی متر کلیدهای جهت دار سمت چپ برای تعیین دمای Start و کلید های جهت دار سمت راست برای تعیین دمای Stop می باشد. با زدن هر کلید به حالت چشمک زن در آمده و می توان با کلیدهای جهت دار روی دمای مورد نظر تنطیم کرد. نمایشگر مرکزی نشان دهنده دمای اندازه گیری شده توسط سنسور می باشد. تشخیص مد کاری در این ماژول به صورت اتوماتیک می باشد و با توجه به تعیین دمای Start و Stop صورت می گیرد. مد Heating در صورتی که دمای Start از دمای Stop کمتر باشد. مد Cooling در صورتی که دمای Stop کمتر از دمای Start باشد. مد Cooling برای کنترل یک هیتر و مد Cooling برای کنترل سیستم سرمایشی کاربرد دارد. به عنوان مثال دمای Start برابر با 10 و دمای Stopبرابر با 30 باشد مد Heating می باشد و با گذشتن دما از دمای Stop خروجی تا زمانی که به دمای Start برسد فعال می ماند. برای کالیبره کردن با فشردن دکمه SET به مدت 2 ثانیه با استفاده از کلیدهای جهت دار سمت راست Offset مورد نظر را تعیین کرده و با یکی از کلیدهای سمت چپ از تنظیمات خارج می شوید. با نگه داشتن هم زمان کلیدهای جهت دار سمت راست به مدت 3 ثانیه تنظیمات دستگاه به تنظیمات کارخانه برمی گردد. این ماژول دارای تایمر می باشد که مستقل از دمای اندازه گیری شده رله را در زمان های تعیین شده قطع یا وصل می کند. برای تایمر سه وضعیت کاری در نظر گرفته شده است که با زدن کلید SET وارد منو تایمرها می شوید. توجه: با اتصال برق به دستگاه در ترمینال های خروجی شاهد ولتاژ 220 خواهید بود این به معنای وصل شدن رله نبوده و به دلیل وجود یک خازن جهت محافظت از دستگاه در مقابل بار مصرفی می باشد که با اتصال مصرف کننده به دستگاه عملکرد سیستم صحیح خواهد بود.
