ابعاد
113*96*96 میلیمتر
وزن
315 گرم
منبع تغذیه
برق
سایر توضیحات
قابلیت نمایش حالت سلفی، خازنی یا مقاومتی توسط نمایشگر دارای یک نمایشگر چهار رقمی ( 9.6*9.6) مشخصات فنی: ولتاژ تغذیه: 180تا 240ولت متناوب فرکانس تغذیه: 50 هرتز ۵ + هرتز ورودی

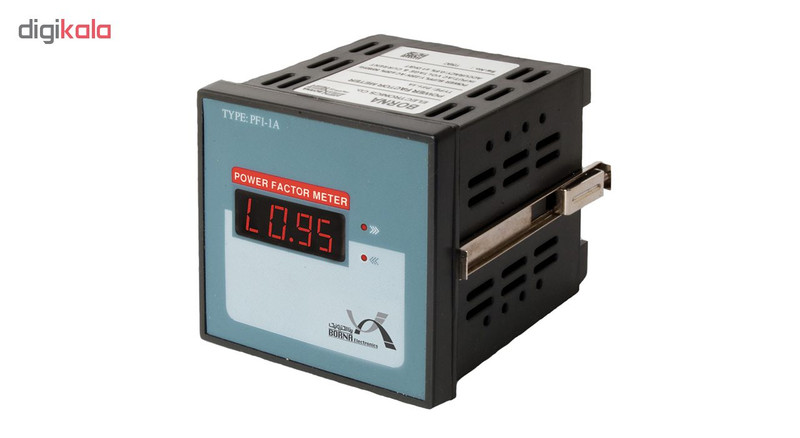

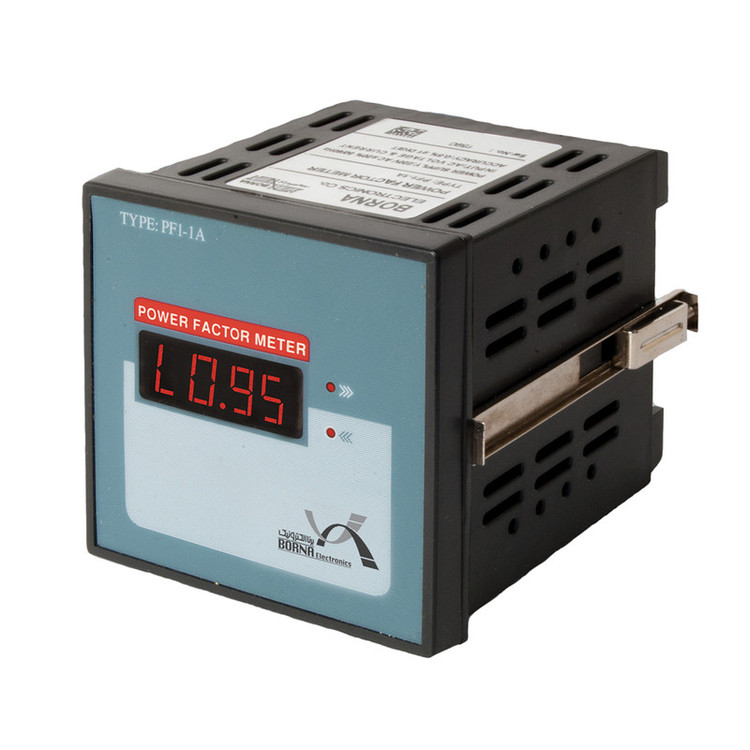

این دستگاه برای اندازه گیری ضریب قدرت مصرف کننده تک فاز مورد استفاده قرار میگیرد،دستگاه را طبق نقشه بندی به شبکه متصل کنید و پس از اتصال دستگاه به شبکه و وصل تغذیه،دستگاه وضعیت شبکه را از نظر سلفی،خازنی یا مقاومتی نمایش می دهد،وضعیت دستگاه در هر کدام از حالت ها به شرح زیر می باشد: 1-در حالت سلفی بر روی نمایشگر L به نمایش در می آید و سیگنال LED« روشن میشود ،2-در حالت خازنی بر روی نمایشگر C به نمایش در می آید و سیگنال LED» روشن میشود، 3- در حالت مقاومتی بر روی نمایشگر r به نمایش در می آید و هر دو سیگنال LEDخاموش می باشد. ترمینال های A1وA2 ورودی 220 ولت و برای تغذیه دستگاه میباشد همچنین توجه داشته باشید که برای جریان های زیر 5 آمپر احتیاج به CT جریان ندارد.
